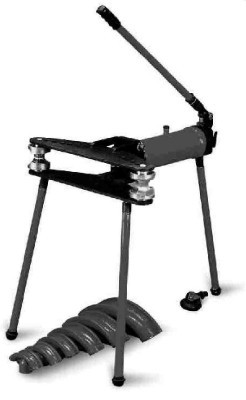

Ручной гидравлический гибочный станок FBH-150

Ручной гидравлический гибочный станок FBH-150 и применяется для изгибания деталей трубных заготовок с небольшой твёрдостью.

Технические характеристики:

Материал гибки:
труба 1/2"", 3/4"", 1"", 1 1/4"", 1 1/2"", 2""
Угол гиба 90°-180°
Ход штока 150 мм
Масса 52 кг

Ручной гибочный станок FBH-150 применяется для сгибания материалов с небольшой твёрдостью, таких как сталь, латунь, медь и алюминий.
Используется для изготовления обручей, катушек, гибка для производства сетки, дверей, ворот, балконные ограждения, уличная мебель, а также ламп.
При работе гибочная машина должна быть надёжно прикреплена к неподвижному основанию.

Отличительные особенности:
Изгиб деталей
Легкость в обращении
Для материалов с небольшой твердостью
Надежное крепление

Техническое описание

Назначение:

Ручной гидравлический гибочный станок FBH-150 и применяется для изгибания деталей трубных заготовок с небольшой твёрдостью.

Применение:

Инструмент применяется в муниципальных учреждениях, в сервисных мастерских малого и крупного производства, в ремонтных мастерских, в коммунальном хозяйстве.
Данная гибочная машина отличается прочной конструкцией и большой мощностью.
Достоинством также является возможность быстрой замены матрицы в зависимости от диаметра трубки.
Гидравлическая гибочная машина FBH-150 широко используется в условиях мелкосерийного производства.



Описание:

Ручная гидравлическая гибочная машина FBH-150 предназначена для гибки низкоуглеродистых трубок, трубок из нержавеющей стали и цветных металлов.
Инструмент применяется в муниципальных учреждениях, в сервисных мастерских малого и крупного производства, в ремонтных мастерских, в коммунальном хозяйстве.
Данная гибочная машина отличается прочной конструкцией и сильной нажимной мощностью.
Достоинством также является возможность быстрой замены матрицы в зависимости от диаметра трубки.



Технические характеристики:

Материал гибки:

труба
1/2"", 3/4"", 1"", 1 1/4"", 1 1/2"", 2""

Угол гиба
90°-180°

Ход штока
150 мм

Масса
52 кг



Таблица для низкоуглеродистых трубок, трубок из нержавеющей стали и цветных металлов

Фигурная опора
Диаметр трубки
Макс.толщина стенки
Угол

1/2"
21,3 мм
3,25 мм
0-110°

3/4"
26,8 мм
3,50 мм
0-110°

1"
33,5 мм
4,00 мм
0-90°

1-1/4"
42,3 мм
4,00 мм
0-90°

1-1/2"
48,0 мм
4,25 мм
0-90°

2"
60,0 мм
4,50 мм
0-90°
