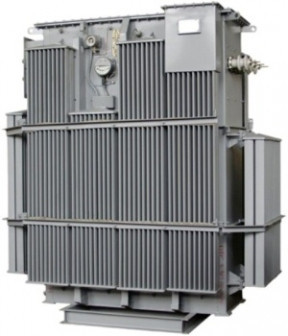

Трансформатор масляный ТМЗ 1600/6 - 10/0.4

Конструкция трансформаторов ТМЗ

Баки трансформаторов сварные, прямоугольной формы, заполняется трансформаторным маслом. Для увеличения поверхности охлаждения применяются радиаторы. В нижней части стенки бака имеются пробка для спуска масла, кран (пробка) для взятия пробы, болт заземления.

Вводы расположены на узких стенках бака. Азотная подушка обеспечивает защиту масла от окисления и компенсирует температурные колебания объема масла. Для защиты устанавливается предохранительная диафрагма или реле давления, которые срабатывают при достижении в баке давления 0.75 атм и газы выходят наружу. На стенке маслоазоторасширителя устанавливается маслоуказатель.



По желанию Заказчика возможна:

• установка катков, которые служат для продольного и поперечного перемещения трансформаторов;
• установка пробивного предохранителя на стороне низкого напряжения;
• установка контактных зажимов;
• для измерения температуры верхних слоев масла, на крышке трансформатора может устанавливаться спиртовой или электроконтактный термометр. Возможна установка термометрического сигнализатора;
• для контроля внутреннего давления и сигнализации о предельно допустимых величинах давления устанавливаются мановакуумметры;
• для защиты трансформатора устанавливается предохранительная диафрагма или реле давления.

Структура условного обозначения

ТМЗ - Х/6(10) У(ХЛ)1

• Т – трансформатор трехфазный,
• М – охлаждение масляное с естественной циркуляцией воздуха и масла,
• З – с защитой при помощи азотной подушки,
• Х – номинальная мощность, кВА,
• 6(10) – класс напряжения обмотки ВН, кВ,
• У(ХЛ)1 – климатическое исполнение и категория размещения по ГОСТ 15150-69;

Условия эксплуатации

Трансформаторы не рассчитаны для работы:

• во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.);
• при вибрации и тряске;
• при частых включениях со стороны питания до 10 раз в сутки.

Технические данные и габаритно-весовые характеристики

Маслоуказатель Ввод НН; Ввод ВН;   Петли подъемные; Щиток заводской; Пробка для слива масла; Пробка для спуска осадка; Клемма заземления; Привод переключателя; Диафрагма предохранительная; Мановакуумметр; Термосигнализатор.
