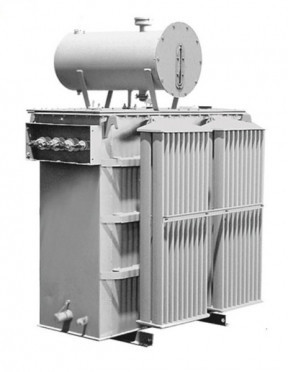

Трансформатор масляный ТМГФ 1000/6 - 10/0.4

Конструкция трансформаторов

Баки трансформаторов – прямоугольные. На узких противоположных стенках бака расположены вводы, которые закрываются коробами с уплотнениями. Уровень масла контролируется визуально по указателю уровня масла, который расположен на стенке бака в трансформаторах ТМГФ и на торце маслорасширителя в трансформаторах ТМФ.

По желанию заказчика возможна:

• установка катков, которые служат для продольного и поперечного перемещения трансформаторов;
• установка пробивного предохранителя на стороне низкого напряжения;
• установка контактных зажимов;
• для измерения температуры верхних слоев масла, на крышке трансформатора может устанавливаться термометр, термометрический сигнализатор;
• для контроля внутреннего давления и сигнализации о предельно допустимых величинах давления устанавливаются мановакуумметры (для ТМГФ);
• установка газового реле (для ТМФ).

Структура условного обозначения

ТМ(Г)Ф - Х/6(10) У(ХЛ)1 - Х

• Т – трансформатор трехфазный,
• М – охлаждение масляное с естественной циркуляцией воздуха и масла,
• Г – герметичный,
• Ф – фланцевый,
• Х – номинальная мощность, кВА,
• 6(10) – класс напряжения обмотки ВН, кВ,
• У(ХЛ)1 – климатическое исполнение и категория размещения по ГОСТ 15150-69;

Условия эксплуатации

Трансформаторы не рассчитаны для работы:

•  во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.);
•  при вибрации и тряске;
•  при частых включениях со стороны питания до 10 раз в сутки.

Технические данные и габаритно-весовые характеристики



Габаритные размеры ТМФ	Габаритные размеры ТМГФ
1 - ввод НН; 2 - ввод ВН; 3 - маслорасширитель; 4 - табличка паспортная;5 - петли подъемные; 6 - пробка для слива масла; 7 - привод переключателя; 8 - воздухоосушитель; 9 - пробка для заливки масла; 10 - клемма заземления; 11 - маслоуказатель; 12 - радиатор; 13 - клапан сброса давления; 15 - электроконтактный термометр; 16 - клеммная коробка; 18 - газовое реле; 19 - каток; 20 - термосифонный фильтр.	1 - ввод НН; 2 - ввод ВН; 4 - табличка паспортная; 5 - петли подъемные; 6 - пробка для слива масла; 7 - привод переключателя; 9 - пробка для заливки масла; 10 - клемма заземления; 11 - маслоуказатель; 12 - радиатор; 13 - клапан сброса давления; 14 -мановакууметр; 15 - электроконтактный термометр; 16 - клеммная коробка; 17 - мембранно-предохранительное устройство; 19 -каток.

Тип трансформатора/ Характеристики	L, мм	B, мм	H, мм	Установочные размеры, мм	Масса масла, кг	Полная  масса, кг
ТМФ-250/10(6) ТМГФ-250/10(6)	1710	1050	1640 1290*	550 х 550	270	970
ТМФ-400/10(6) ТМГФ-400/10(6)	1810	1060	1800 1450*	660 х 660	385	1400
ТМФ-630/10(6) ТМГФ-630/10(6)	2100	1136	1960 1610*	660 х 660	550	2100
ТМГФ-1000/10(6)	2685	1240	1960	820 х 820	980	3500

* Размеры для типа ТМГФ
