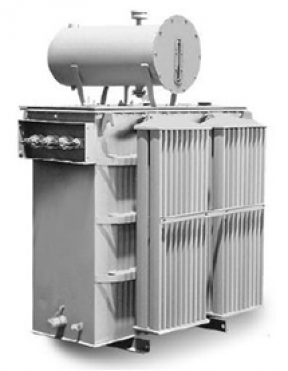

Трансформатор масляный ТМБ 630/6 - 10/0.23

Структура условного обозначения

ТМ(Б)(Э) - Х/6(10) У(ХЛ)1 - Х

Т – трансформатор трехфазный,

М – охлаждение масляное с естественной циркуляцией воздуха и масла,

Б –  для питания электрооборудования буровых установок;

Э – устанавливаемые на платформах экскаваторов - для питания их электрооборудования;

Х – номинальная мощность, кВА,

6(10) – класс напряжения обмотки ВН, кВ,

У(ХЛ)1 – климатическое исполнение и категория размещения по ГОСТ 15150-69;



Условия эксплуатации

Допускается работа трансформаторов типа ТМБ и ТМЭ в условиях тряски и вибрации, связанной с работой трансформатора. При условии периодической очистки от пыли трансформаторы могут работать при запыленности воздуха до 400 мг/м3.

Трансформаторы не рассчитаны для работы:

•  во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.);

 Технические данные и габаритно-весовые характеристики трансформаторов силовых типа ТМБ.

Тип трансформатора	Мощность, кВА	Потери х.х., Вт	Ток х.х., %	Потери к.з., Вт	Напряжение к.з., %	Размеры, мм			Масса масла, кг	Масса, кг.
						L	В	H
ТМБ-630	630	1050	1,6	7600	5,5	2056	1265	1890	570	2350
