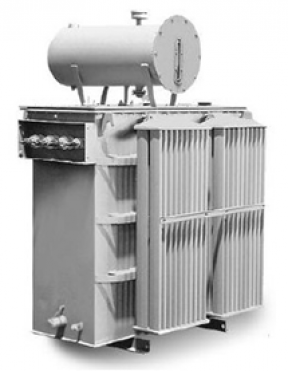

Трансформатор масляный ТМБ 2500/6 - 10/0.23

Назначение и область применения

Трансформаторы ТМБ предназначены для питания электрооборудования буровых установок.

Трансформаторы ТМЭ устанавливаются на платформах экскаваторов, для питания их электро-оборудования.

Конструкция трансформаторов

Баки трансформаторов – прямоугольные. На узких противоположных стенках бака располо-жены вводы, которые закрываются коробами с уплотнениями.

Для перемещения волоком на небольшие расстояния и крепления к платформе экскаваторов трансформаторы имеют салазки с отверстиями.

Маслорасширитель обеспечивает наличие масла при всех режимах работы трансформатора и колебаниях температуры окружающей среды. Для контроля уровня масла на торце маслорасши-рителя устанавливается маслоуказатель.

По желанию заказчика возможна:

• установка контактных зажимов;
• Для измерения температуры верхних слоев масла, на крышке трансформатора может устанавливаться термометр, термометрический сигнализатор;
• установка газового реле.

Структура условного обозначения

ТМ(Б)(Э) - Х/6(10) У(ХЛ)1 - Х

• Т – трансформатор трехфазный,
• М – охлаждение масляное с естественной циркуляцией воздуха и масла,
• Б – для питания электрооборудования буровых установок;
• Э – устанавливаемые на платформах экскаваторов - для питания их электрооборудования;
• Х – номинальная мощность, кВА,
• 6(10) – класс напряжения обмотки ВН, кВ,
• У(ХЛ)1 – климатическое исполнение и категория размещения по ГОСТ 15150-69;

Условия эксплуатации

Допускается работа трансформаторов типа ТМБ и ТМЭ в условиях тряски и вибрации, свя-занной с работой трансформатора. При условии периодической очистки от пыли трансформато-ры могут работать при запыленности воздуха до 400 мг/м3.

Трансформаторы не рассчитаны для работы:

• во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.);

Технические данные и габаритно-весовые характеристики

1 - маслорасширитель; 2 - маслоуказатель 3 - ввод НН; 4 - ввод ВН; 5 - серьга подъемная; 6 - щиток заводской; 7 - пробка для слива масла; 8 - пробка для спуска осадка; 9 -болт заземления; 11 - предохранительная (выхлопная) труба; 12 - газовое реле; 13 - термосигнализатор.
